　　在前面的几篇文章里，阀块厂家的小编给大家介绍了关于阀块的相关知识，相信大家现在应该对阀块有了一个比较大的认识了，今天呢，阀块厂家的小编将会继续为大家带来关于阀块相关的知识，今天要讲的是阀块系统，它是用于电液伺服控制系统中的，下面就一起来看看它的作用，还有它的构成和原理，感兴趣的朋友可以了解一下，或许对你有所帮助。

阀块系统的作用

　　阀块用于电液伺服控制系统，在TRT装置中，属于八大系统之一的分系统。根据主控室的指令，来实现TRT的开，停，转速控制，功率控制，炉顶压力以及过程检测等系统控制，要实现以上系统的功能控制，最终将要反映在控制透平机的转速上，就要控制透平静叶的开度，而控制静叶开度的手段就是电液位置伺服系统。

　　控制阀块系统的精度，误差，直接影响TRT系统各阶段过程的控制。由此可见，阀块系统在TRT中的地位，作用是十分重要的。

阀块系统的构成

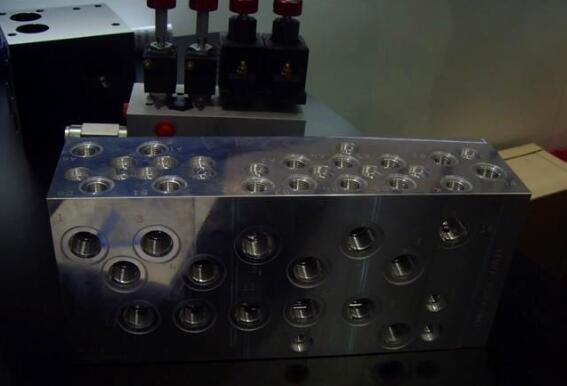

　　阀块系统由液控单元、伺服油缸、动力油站三大部分组成。

　　(1)液控单元包括调速阀控制单元和透平静叶控制两单元，每一单元均由电液伺服阀、电动用电磁阀、快关用电磁阀、油路块及底座等组成。

　　(2)伺服油缸为双活塞杆结构，摩擦力很小，密封性能好。

　　(3)动力油站由油箱、变量油泵、滤油器、冷却器、管道阀门、检测器表等组成。

阀块系统的原理

　　阀块系统经过方案设计，确定由机、电、液共同构成电液伺服控制系统，其控制油源液压锁伺服控制器伺服阀油缸曲柄机构阀板位置传感器由自控系统发出的指令信号，在伺服控制器中与油缸的实际位置信号相比较，成为误差信号放大后，送入电液伺服阀。

　　然后，伺服阀按一定的比例将电信号转变成液压油流量推动油缸运动，由位置传感器发出的反馈信号不断改变，直至与指令信号相等时，油缸停止运动，即停在指定的位置上，是透平静叶稳定在此开度上。

　　以上就是关于阀块系统的作用、构成及原理的相关介绍，由此可见，阀块系统在机械中的作用还是很大的，是不可缺少的一部分，希望上面介绍的内容对大家有所帮助。
