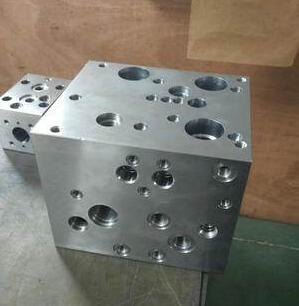

油路块是液压机中一个很重要的设备，虽然简单来说，它只是一个小小的方块，但是要想将它生产出来不是那么简单的事，它所涉及的方面有很多，前期的设计少不了，并且制作加工时还需要相对应的技术要求。那么大家知道油路块的设计步骤吗?它的加工技术要求了解吗?下面小编就为大家一一解答。

油路块的设计步骤

　　1、确认原理图和元件

　　根据原理图分出阀以及油路的连接;确认元件清单，并划分出所需的元件清单。

　　2、数据库的建立

　　从标准数据库中寻找出各标准件，同时还要对所使用的非标准件进行设计并保存。

　　3、绘制油路块立体图

　　绘制油路块立体图，确定各阀安装底板的位置。

　　(1)建立油路块外形。

　　(2)暂定油路块外形尺寸(X、Y、Z)。

　　(3)摆放元器件。找出所需的元器件安装面底板和孔模型。在这过程中可运用命令语旋转、移动安装面底板到合适的位置。

　　4、油孔连接

　　将需要连接的孔连接在一起。进行油路连接时不必计算孔深度、坐标。在进行油路连接时， 设计者一边在二维展开图上进行设计， 一边通过三维透视图清楚地看到油路连接的情况， 并对其进行修改。所以保证设计的准确性的同时还能提高设计速度。

　　在油孔连接完以后还需要进行壁厚检查。如果不达标就需要调整油路了。

　　5、自动生成油路块加工所用的钻孔清单

　　利用钻孔清单上的坐标值即可标出每个孔的位置; 若用数控机床加工方式加工油路块的话， 利用钻孔清单表方便的编辑 G代码，不需要别的 CAM软件。

　　6、生成2D工程图

　　直接利用三维设计软件就可以生成2D工程图。

　　7、设计完成

　　将图纸检查无误以后交由工厂加工即可。

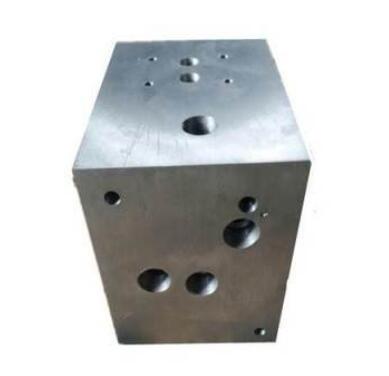

油路块的加工技术要求

　　1、用于制造油路块的原材料(钢板、锻件)应符合《物资采购通用要求》中的有关要求。

　　2、按图纸铣销六面。

　　3、按图纸外形尺寸进行划线，尺寸公差符合设计要求。

　　4、按图纸设计要求进行钻孔加エ。

　　5、油路块内的油孔必须在整个工作温度和系统通流能力范围内使流体流经通道产生的压降不会对系统的效率和响应产生不利影响。

　　6、对于有盖板式插装阀的油路块按图纸要求精度进行插孔加工，同时注意保护阀块表面，不得磕碰、划伤。

　　7、加工完毕的阀块个表面不得留有划痕及其他伤痕。

　　8、按施工图纸及对应的液压原理进行质量和功能检查。

　　9、去除阀块内所有孔道的毛刺。

　　10、处理完成后阀块所有孔道用煤油清洗干净，不得留有铁屑等杂质。

　　11、阀块清洗后，用塑料堵住各孔口，以防脏物进入，同时放置清洁干燥场所。

　　12、运输过程中每个阀块要单独放置在软包装箱内，以免磕碰、划伤阀块表面。

　　以上就是关于油路块的设计步骤和加工技术要求的内容介绍，希望对大家有所帮助。
