加工定制：是

　　品牌：特恩福

　　产地：南京

　　适用范围：液压系统 液压站

　　材质：钢

　　适用介质：液压油

　　适用温度：50℃

　　公称压力：31.5MPa

　　安装形式：螺纹安装

　　产品详情

　　液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用，可用于远距离控制水电站油、气、水管路系统的通断。

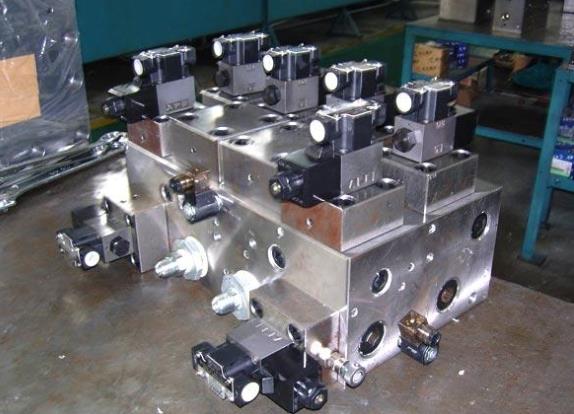

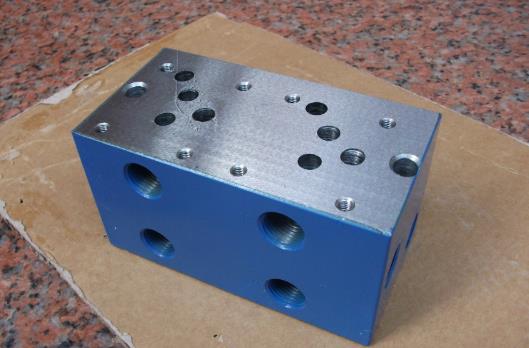

　　油路块是将分散的液压油路集合在一起的集合体。油路块简单的说就是控制液压油工作的一个方块。通常为金属制作。对于每一个液压系统均需要按照液压原理图单独设计油路块。

油路块的产品优势

　　1、油路块的核心部件即为液压阀块，液压阀块在液压阀中起到控制液流的方向、压力和流量的重要作用。

　　2、油路块的使用不仅能简化液压系统的设计和安装，而且便于实现液压系统的集成化和标准化，有利于降低制造成本，提高精度和可靠性。

油路块设计时的注意事项

　　1、油路块设计中，油路应尽量简捷，尽量减少深孔、斜孔和工艺孔。阀块中孔径要和流量相匹配，特别应注意相贯通的孔必须保证有足够的通流面积，注意进出油口的方向和位置，应与系统的总体布置及管道连接形式相匹配。

　　2、对于工作中须要调节的元件，设计时要考虑油路块操作和观察的方便性，如溢流阀、调速阀等可调元件应设置在调节手柄便于操作的位置。

　　3、需要经常检修的元件及关键元件如比例阀、伺服阀等应处于阀块的上方或外侧，以便于拆装。

　　4、阀块设计中要设置足够数量的测压点，以供阀块调试用，对于重量30kg以上的阀块，应设置起吊螺钉孔，但在满足使用要求的前提下，阀块的体积要尽量小。

油路块的加工步骤

　　1、预处理

　　油路块的材料须要保证内部组织致密，不得有夹层、沙眼等缺陷，必要时应对毛坯探伤。铸铁块和较大的钢材块在加工前应进行时效处理和预处理。

　　2、机加工

　　铣、刨阀块毛坯等粗加工后，进行钳工划线，应留出精磨的余量。油路块的表面粗糙度一定要达到设计要求，尤其是液压阀、法兰、管接头的安装面上不得有划线痕迹和其它缺陷，否则会造成渗漏。

　　3、去毛刺

　　阀块的机加工完成后，必须要倒棱、去刺，阀块中所有的流道，尤其是相贯流道的交叉处必须彻底清除毛刺，这与整个液压系统的可靠性息息相关，切不可忽视。

　　4、清洗

　　油路块进入装配前必须彻底清洗，尽量设置专用的清洗设备，清洗液宜采用防锈清洗液，亦可采用煤油或机油。冲洗时要有一定的压力，所有流道特别是盲孔必须清洗干净，不留有任何铁屑、污垢和杂物。
