说到阀块相信大家已经不陌生了吧,阀块厂家的小编已经在前面的几篇文章里跟大家详细的介绍了很多相关的知识了,为了让更多的朋友了解该设备,接下来阀块厂家的小编将继续为大家带来阀块的相关信息。比如说该设备是由哪些结构组成的,另外,在设计该设备的时候需要注意哪些事项,这些相信大家都不太了解吧,那么下面就一起来看看吧。

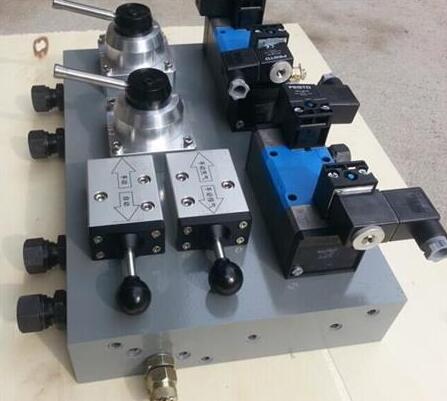

阀块是由阀块体以及其上安装的各种液压阀、管接头、附件等元件组成。
1、阀块体
阀块体是集成式液压系统的关键部件,它既是其它液压元件的承装载体,又是它们油路连通的通道体。阀块体一般都采用长方体外型,材料一般用铝或可锻铸铁。阀块体上分布有与液压阀有关的安装孔、通油孔、连接螺钉孔、定位销孔,以及公共油孔、连接孔等,为保证孔道正确连通而不发生干涉有时还要设置工艺孔。
一般一个比较简单的阀块体上至少有40-60个孔,稍微复杂一点的就有上百个,这些孔道构成一个纵横交错的孔系网络。阀块体上的孔道有光孔、阶梯孔、螺纹孔等多种形式,一般均为直孔,便于在普通钻床和数控机床上加工。有时出于特殊的连通要求设置成斜孔,但很少采用。
2、液压阀
液压阀一般为标准件,包括各类板式阀、插装阀、叠加阀等,由连接螺钉安装在阀块体上,实现液压回路的控制功能。
3、管接头
管接头用于外部管路与阀块的连接。各种阀和阀块体组成的液压回路,要对液压缸等执行机构进行控制,以及进油、回油、泄油等,必须与外部管路连接才能实现。
4、其它附件
包括管道连接法兰、工艺孔堵塞、油路密封圈等附件。
1、设计阀块时应考虑系统管路走向,同时应考虑扳手操作空间;对于位置相近且易接错的油口,应尽量设计或选用不同通径的管接头和胶管以便于区分。
2、阀块上的各油口旁均应标注注油口标识,其中,板式阀安装面的油口标识仅在图纸上体现,而用于与胶(钢)管相连接的外接油口和测压口旁则必须在阀块体上打相应钢印,为保证安装管接头(或法兰)后不将标识覆盖,钢印距离相应油口边缘大于7mm。
3、阀块上的外接油口、测压口应根据管接头连接尺寸设计,沉孔外径、深度和螺纹深度均应留有合适的余量,避免安装时干涉。
4、合理选择各控制阀的结构形式,同时应避免阀块集成度过高,尤其应避免在同一阀块上集成过多的螺纹插装阀,否则会使阀块工艺孔成倍增加,油路曲折,压力损失高,同时造成加工、检验和排故困难;但是对于功能相关,油路并联的板式阀组应尽量集成,以便简化系统管路。
5、阀块上采用的板式液压控制阀安装面应按厂家样本提供的尺寸设计。
6、阀块上采用的螺纹插装阀安装孔应按厂家样本提供的尺寸设计,尽量选用和其他品牌型号通用性强和有现有加工刀具的插件。
7、设计阀块体的孔道时应考虑尽可能减小流阻损失及加工方便。一般工作管路推荐流速为8m/s,回油管路推荐流速为4m/s。
8、阀块的孔深数值是指从孔道所在视图表面计算并包括钻尖的深度。
9、为便于去毛刺和避免污染物沉积,相交孔的结构形式应采用T形结构,其中一个孔的孔深为该孔端面到与之相通孔道的轴线位置,不得采用十字形结构。
以上就是关于阀块的结构组成和设计注意事项的介绍,大家可以了解一下,感兴趣的朋友可以看看之前的文章来深入了解一下阀块的相关知识。
