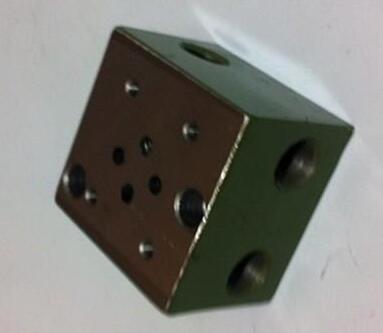

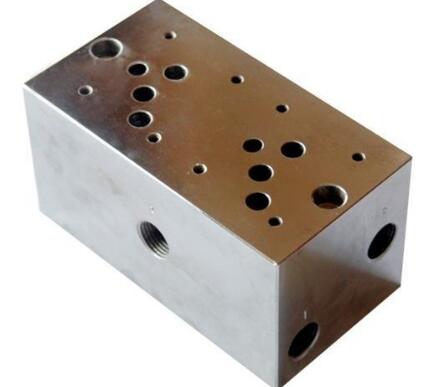

油路块大家知道是什么吗?从外观上来看,它就是一个金属方块,安装在液压系统中,主要是用来控制液压油工作的,该装置属于比较精密的零件了,所以在设计的时候需要好好的设计,保证每一个细节处都符合标准,否则制作出来的产品也没啥用。当然,设计好之后,在进行制作的过程中也是需要遵循一定的要求的。那么大家知道油路块的设计步骤是怎样的吗?制作时有什么要求知道吗?下面小编就跟大家好好讲一讲,一起来看看吧。
1、确认原理图和元件
首先需要根据原理图分出阀和油路的连接,并确认元件的清单,划分并整理出所需的元件清单。
2、数据库的建立
需要从标准的数据库中寻找出各标准件,同时还需要对所使用的一些非标准件进行设计并保存。
3、绘制油路块立体图
当其绘制油路块立体图时,需要确定各阀安装底板的位置。
4、油孔连接
这个流程是需要将要连接的孔连接在一起。当其在进行油路的连接时不必计算孔深度、坐标,设计者可一边在二维展开图上进行设计,也可一边通过三维透视图清楚地看到油路连接的情况,并对其修改。
1、用于制造油路块的原材料(钢板、锻件)应符合《物资采购通用要求》中的有关要求。
2、按图纸铣销六面。
3、按图纸外形尺寸进行划线,尺寸公差符合设计要求。
4、按图纸设计要求进行钻孔加エ。
5、油路块内的油孔必须在整个工作温度和系统通流能力范围内使流体流经通道产生的压降不会对系统的效率和响应产生不利影响。
6、对于有盖板式插装阀的油路块按图纸要求精度进行插孔加工,同时注意保护阀块表面,不得磕碰、划伤。
7、加工完毕的阀块个表面不得留有划痕及其他伤痕。
8、按施工图纸及对应的液压原理进行质量和功能检查。
9、去除阀块内所有孔道的毛刺。
10、处理完成后阀块所有孔道用煤油清洗干净,不得留有铁屑等杂质。
11、阀块清洗后,用塑料堵住各孔口,以防脏物进入,同时放置清洁干燥场所。
12、运输过程中每个阀块要单独放置在软包装箱内,以免磕碰、划伤阀块表面。
以上就是关于油路块的设计步骤和制作要求的介绍,相信大家看完对油路块的设计流程有了一定的了解了吧,如果需要进行设计,可以参考上面的内容,有相关的问题也可以咨询我们。
