油路块的设计步骤是什么?加工时有什么技术要求?
文章来源:南京特恩福  浏览:0  发表时间:2020-03-25 11:59:28

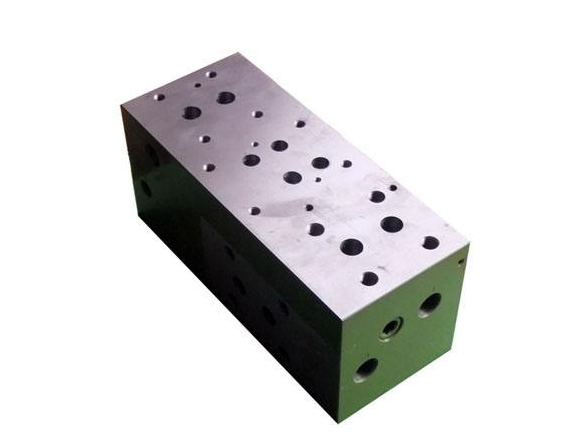

  大家知道油路块吗?它是一个控制液压油工作的一个金属小方块,别看这个小方块很小,但它的存在是非常重要的,根据不同的液压系统,对于油路块的设计要求也是不同的,但一般都会有一个基本的设计步骤,这个大家有了解吗?如果不是很清楚的话,接下来的内容就要好好看了,因为小编会介绍一下油路块的设计步骤和加工技术要求,一起来看看吧。

油路块的设计步骤:


  1、确认原理图和元件

  根据原理图分出阀以及油路的连接;确认元件清单,并划分出所需的元件清单。

  2、数据库的建立

  从标准数据库中寻找出各标准件,同时还要对所使用的非标准件进行设计并保存。

  3、绘制油路块立体图

  绘制油路块立体图,确定各阀安装底板的位置。

  (1)建立油路块外形。

  (2)暂定油路块外形尺寸(X、Y、Z)。

  (3)摆放元器件。找出所需的元器件安装面底板和孔模型。在这过程中可运用命令语旋转、移动安装面底板到合适的位置。

  4、油孔连接

  将需要连接的孔连接在一起。进行油路连接时不必计算孔深度、坐标。

  在进行油路连接时,设计者一边在二维展开图上进行设计,一边通过三维透视图清楚地看到油路连接的情况, 并对其进行修改。所以保证设计的准确性的同时还能提高设计速度。

  在油孔连接完以后还需要进行壁厚检查。如果不达标就需要调整油路了。

  5、自动生成油路块加工所用的钻孔清单

  利用钻孔清单上的坐标值即可标出每个孔的位置;若用数控机床加工方式加工油路块的话,利用钻孔清单表方便的编辑出G代码,不需要别的CAM软件。

  6、生成2D工程图

  直接利用三维设计软件就可以生成2D工程图。

  7、设计完成

  将图纸检查无误以后交由工厂加工即可。

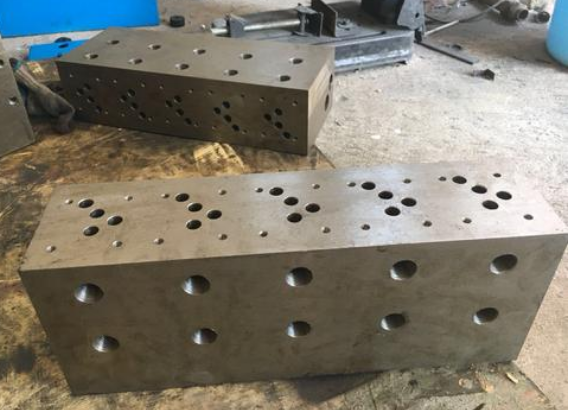

油路块的加工技术要求:


  1、用于制造油路块的原材料(钢板、锻件)应符合《物资采购通用要求》中的有关要求。

  2、按图纸铣销六面。

  3、按图纸标注尺寸进行划线,尺寸公差符合设计要求。

  4、按图纸设计要求进行钻孔加工。

  5、油路块内的油孔必须在整个工作温度和系统通流能力范围内使流体流经通道产生的压降不会对系统的效率和影响产生不利影响。

  油路块虽然是一个小小的金属块,但在液压系统中是不可或缺的一个存在,设计和加工时也要小心谨慎,一旦出现瑕疵,液压系统也会跟着出问题。
