液压阀块设计软件是什么?MDTools软件在其设计中的运用有哪些?
文章来源:南京特恩福  浏览:0  发表时间:2019-12-26 10:02:08

一般液压集成阀块具有密集而复杂的立体孔道系统,因此,它的设计和加工是一项非常繁琐而又极易出错的工作。对此我国引进了一个专业的设计软件,关于阀块的设计目前更加的方便、专业。那么它在设计中的运用有哪些方面呢?对此,小编整理了一些相关内容详情,希望会对大家有所帮助。

液压阀块设计软件

计算机辅助设计,在液压系统设计上的应用也已越来越广泛,尤其是二维工程图的绘制方面,在极大的程度上提高了工作效率。并且由于三维设计软件的直观性,也使得其在液压系统的设计中得到了广泛的应用。

针对液压系统中阀块的设计,现在有了更加方便、更加专业的设计工具—MDTools,它是一款由VEST公司设计的三维液压集成块设计软件。是在 SolidWorks环境下进行设计、检查、并生成相关的文档。

它可以通过一个专业的文件生成,其中包括自动标注的尺寸、生产加工图表等。同时也使得原先复杂的设计变得既快捷又容易,而且也还能避免错误的发生。与此同时,其还可以使用有效的孔腔连接特性,进行轻易地连接两个孔腔。

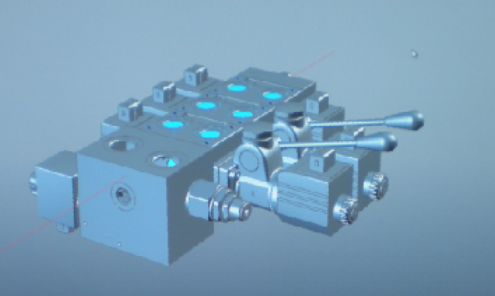

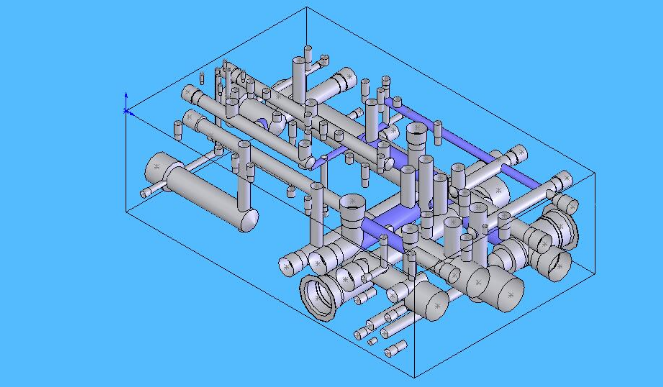

其流径是采用彩色编码的方式,使集成块的内部以及连接的设计更加的可视化。并且在设计出产品及真正加工前,若出现一些差错,可以对设计稿进行检查,能使大家及时地修正错误。

与此同时,若你选择加工图指令,那么它会使你自动的获取关于集成块的孔腔加工数据,也可以创建加工图,并把它嵌插在二维图中。

MDTools软件在液压阀块设计中的运用

一、设计要求

1、关于油路P、T口都必须布置在阀块的底部。

2、4个换向阀都需要采用板式连接,且都必须布置在阀块的顶面方可。

3、需要使用的测压接头必须布置在前端面。

4、其它的阀不可以布置在其阀块的底部。

5、要求其阀块的整体重量不得超过500kg。

二、软件运用

1、可以根据对油路的要求选择各阀,需要确定各阀的结构尺寸,并进行预估阀块的尺寸。在软件中,只需要直接输入其阀块的长宽高尺寸值,即可得到阀块的外形实体,这样就省去了画液压阀块的6个视图工作。

2、可根据其要求在阀块的实体上,确定各阀的安装面以及对阀的位置和走油路进行布置。在这个过程中,关于设计人员所选阀的阀孔,其实可以直接从自带的库中进行选取,并且可以清晰的从软件实体模型中较为直观地反映油路的走向。

并且,关于阀块中的油路之间距离、深度都可以从图中明确的表达出来,同时也可以有效地避免各油孔之间的相互干涉问题。

3、针对原理图方面,实体上核对阀的位置和工艺孔的深度、位置、大小。由于MDTools软件有方便的三维视角,这样就可以从各个不同的侧面进行查看阀块上关于工艺孔的定位尺寸和定型尺寸,以及油路的干涉问题。

并且,如果当你发现问题的时候,还是可以进行及时的修改,而且还会很容易进行重绘。
