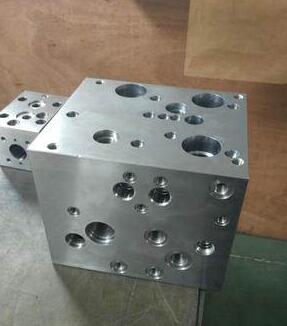

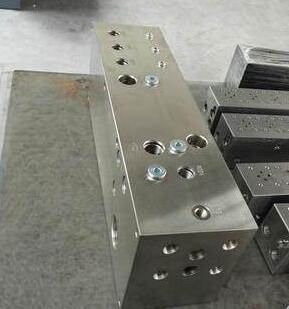

　　大家知道油路块吗?简单点来说就是控制液压油工作的一个方块，也就是被安装在液压系统中的一个小的装置，通常是由金属制成的，该装置的优点是可以简化液压系统的安装、检修、更换以及后期的维护保养。由此可见该装置的重要性，但是有一个不太方便的地方是每一个液压系统需要按照液压原理来单独设计油路块，那么大家知道设计师该如何进行合理的设计吗?设计的流程是怎样的?下面小编就跟大家讲讲该装置的重要性和设计流程，一起来看看吧。

油路块的重要性：

　　液压系统中液压元件的配置形式当前多采用集成化配置，其中集成块式配置是在油路块表面安装板式液压阀，具有结构紧凑、维护方便的特点。对于由多个基本回路构成的液压系统，一般根据设备机组的组成来对液压基本回路进行分组，每一个组对应一个油路块。设计油路块时，稍有疏忽将导致设计、制造出现错误。因而选择一款专业的设计软件来设计油路块显得特别重要。

油路块的设计流程：

　　1、确认原理图和元件

　　首先需要根据原理图分出阀和油路的连接，并确认元件的清单，划分并整理出所需的元件清单。

　　2、数据库的建立

　　需要从标准的数据库中寻找出各标准件，同时还需要对所使用的一些非标准件进行设计并保存。

　　3、绘制油路块立体图

　　当其绘制油路块立体图时，需要确定各阀安装底板的位置。

　　(1)先建立油路块的外形。

　　(2)在暂定关于油路块外形的尺寸。

　　(3)紧接着摆放元器件。这需要找出所需元器件的安装面底板和孔模型，并且在这个过程中可运用命令语旋转、移动安装面底板到合适的位置。

　　4、油孔连接

　　这个流程是需要将要连接的孔连接在一起。当其在进行油路的连接时不必计算孔深度、坐标，设计者可一边在二维展开图上进行设计，也可一边通过三维透视图清楚地看到油路连接的情况，并对其修改。

　　以上就是关于油路块的重要性和设计流程的介绍，以后在进行油路块的设计时可以参考上面的内容，大家有不清楚的地方也可以咨询我们。
