油路块设计步骤你知道吗？其实它可以从七个方面进行了解，分别是确认原理图和元件、数据库的建立、绘制油路块立体图、油孔连接、自动生成油路块加工所用的钻孔清单、生成2D工程图、设计完成。这样看是不是就显得比较明确了呢？关于它的具体详情，下面就随小编一起来了解一下吧！

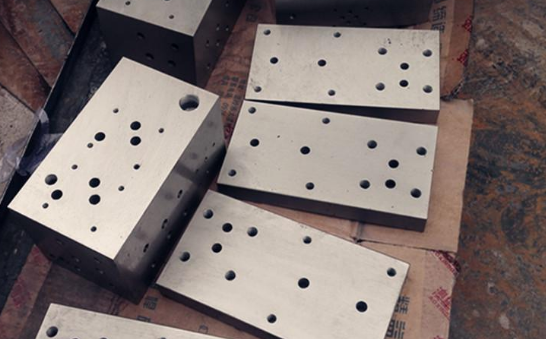

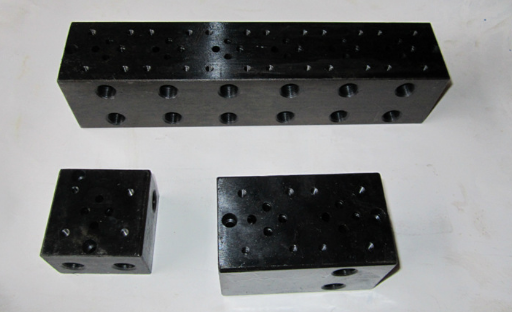

油路块设计步骤

1、确认原理图和元件

首先需要根据原理图分出阀和油路的连接，并确认元件的清单，划分并整理出所需的元件清单。

2、数据库的建立

需要从标准的数据库中寻找出各标准件，同时还需要对所使用的一些非标准件进行设计并保存。

3、绘制油路块立体图

当其绘制油路块立体图时，需要确定各阀安装底板的位置。

(1)先建立油路块的外形。

(2)在暂定关于油路块外形的尺寸。

(3)紧接着摆放元器件。这需要找出所需元器件的安装面底板和孔模型，并且在这个过程中可运用命令语旋转、移动安装面底板到合适的位置。

4、油孔连接

这个流程是需要将要连接的孔连接在一起。当其在进行油路的连接时不必计算孔深度、坐标，设计者可一边在二维展开图上进行设计，也可一边通过三维透视图清楚地看到油路连接的情况，并对其修改。

因此，除了可以保证设计的准确性，同时还能提高设计的速度，节约时间。除此之外，当油孔连接完后还需要进行壁厚的检查。若不达标则需要重新调整油路了。

5、自动生成油路块加工所用的钻孔清单

可利用钻孔清单上的坐标值，即可标出每个孔的位置。若是采用数控机床加工的方式加工油路块的话，则可以利用钻孔清单表方便的编辑出G代码，而不需要别的CAM软件。

6、生成2D工程图

可以直接利用三维设计软件，就可以生成2D工程图。

7、设计完成

下面将图纸检查无误后，在交由工厂进行加工即可。
